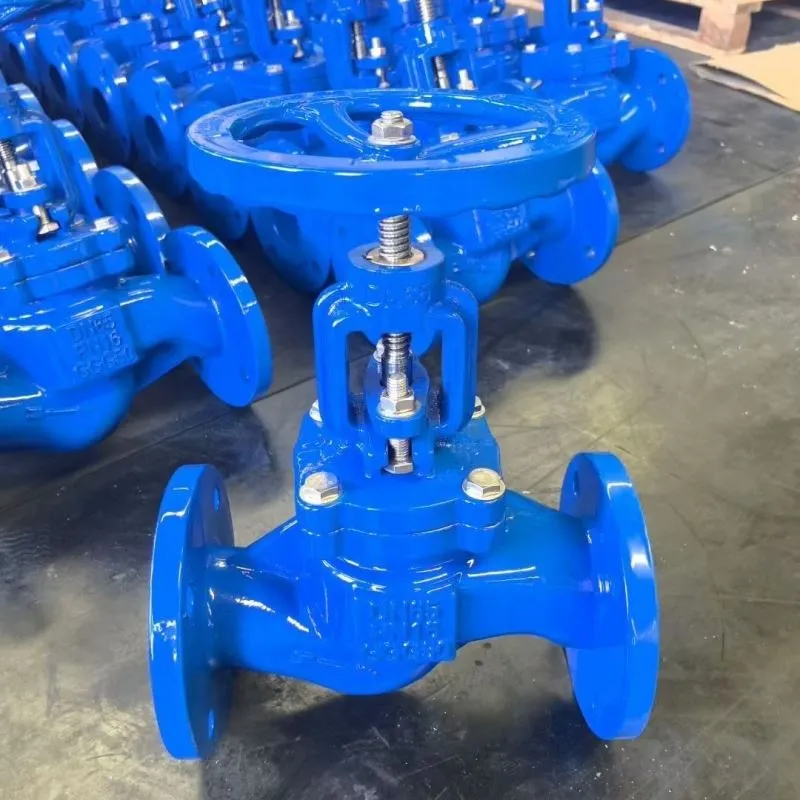

Основни параметри
| Ставка | Спецификација |
|---|---|
| Крај везе | Доубле Флангед |
| Тип заптивања | метални седишта (пуни клин) |
| Тип стабљике | Спољашњи шраф и јармова / НРС (без-подижући држач) опционо |
| Номинални притисак | ПН10, ПН16 |
| Тестни притисак љуске | ПН10: 1,5 МПа; ПН16: 2,4 МПа |
| Тест притисак седишта | ПН10: 1,1 МПа; ПН16: 1,76 МПа |
| Опсег величина | ДН40 ~ ДН600 |
| Радна температура | -10 степени ~ 120 степени (за верзију од ливеног гвожђа/дуктилног гвожђа; верзија за високе температуре доступна на захтев) |
| Применљиви медиј | Вода, канализација, уље, компримовани ваздух, пара ниског{0}}притиска; погодан за медије са чврстим честицама |
| Операција | Ручни точак, мењач, електрични актуатор, пнеуматски актуатор опционо |
| ДН | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|
| L | 140 | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 |
Састав и структура
|
Категорија структуре |
Назив компоненте |
Опис функције |
|---|---|---|
|
Делови који носе притисак |
Тело |
Тело главног вентила са дуплим прирубницама за прикључак на цевовод. Унутрашњи простор садржи клин и прстен седишта, формирајући средњи пролаз. |
|
Сеат Ринг |
Метално седиште утиснуто у тело вентила. Сарађује са чврстим клином како би се остварило чврсто заптивање метала-на-метал. |
|
|
Солид Ведге |
Интегрални чврсти клин са металним заптивним површинама са обе стране. Без гуменог премаза, дизајнирано за тврдо заптивање металног седишта. |
|
|
Боннет |
Покрива горњи отвор тела, подржава кутију за паковање и јарам, обезбеђује структурални интегритет и непропусност. |
|
|
Заптивка поклопца мотора |
Статичка заптивка између каросерије и хаубе ради спречавања средњег цурења. |
|
|
Стем |
Преноси обртни момент и покреће клин горе-доле. Доступан у ОС&И и НРС типовима. |
|
|
Паковање |
Омотава се око стабљике како би се спречило средње цурење дуж зазора стабљике. |
|
|
Гланд |
Компримује паковање и подешава предоптерећење заптивања за поуздано динамичко заптивање. |
|
|
Гланд Студс анд Нутс |
Причвршћује жлезду за одржавање стабилне компресије паковања. |
|
|
Склоп погона и носача |
Иоке |
Монтира се на хаубу, подржава матицу и погонске уређаје као што су ручни точак или актуатори. |
|
Стем Нут |
Компонента са унутрашњим навојем. Претвара ротацију ручног точка у вертикално кретање дршке. |
|
|
Оператинг Партс |
Ручни точак |
Ручни рад за отварање и затварање вентила. Може се заменити мењачем, електричним или пнеуматским актуатором. |
|
Матица за ручни точак |
Осигурава ручни точак у положају како би се спречило попуштање током рада. |
|
|
Фастенинг Партс |
Вијци и матице поклопца мотора |
Причвршћује тело и поклопац мотора како би се осигурала општа непропусност и стабилност. |
|
Пин за типле (опционо) |
Осигурава прецизно позиционирање и поравнање склопа између каросерије и хаубе. |
Кључне карактеристике
Двострука{0}}прирубница за безбедну инсталацију
Поседује стандардни ДИН дупли{0}}прирубнички прикључак који нуди високу прецизност поравнања и одличан капацитет-носивости притиска; обезбеђује стабилну инсталацију и врхунско заптивање, подржавајући дуготрајан-поуздан рад цевовода.
Избор дизајна са двоструким стаблом за различите примене
Доступан и у конфигурацијама уздижућег стуба (ОС&И) и без-конфигурације узлазног стуба (НРС); стуб који се уздиже омогућава визуелну индикацију отварања вентила, док не-теп који се не диже штеди простор за инсталацију, испуњавајући различите захтеве за инсталацију цевовода.
Одличне антикорозивне{0}}перформансе и висока издржљивост
Тело вентила има премаз од епоксидне смоле како изнутра тако и споља, пружајући отпорност на рђу и корозију; погодан је за спољашње, подземне и оштре, влажне услове рада.
Конфигурација материјала
Материјал главног тела
Тело вентила и поклопац су направљени од нодуларног гвожђа, уз неке опције које користе ливено гвожђе, комбинујући отпорност на ударце и жилавост како би одговарали различитим условима медија.
01
Заптивне компоненте
Метална заптивна површина користи ливено гвожђе или нодуларно гвожђе упарено са месинганим заптивним прстеновима, са неким опцијама користећи ЕПДМ или НБР еластичне заптивке, балансирајући отпорност на хабање металних заптивки са перформансама заптивања еластичних заптивки.
02
Трансмиссион Цомпонентс
Стабло вентила је направљено од нерђајућег челика са ваљаним навојем за отпорност на хабање и корозију; матица стабла вентила и седиште за заптивање су углавном направљени од месинга како би се обезбедио несметан пренос.
03
Аукилиари Сеалс
Паковање и заптивке поклопца су израђене од графита или ЕПДМ; О-прстенови могу да се замене по потреби, са неким спецификацијама које подржавају замену притиска ради побољшане погодности одржавања.
04
Површинска обрада
Тело вентила и спољашњост су обложени растопљеном епоксидном смолом, са дебљином премаза која задовољава стандарде, ефикасно спречава рђу и погодна за оштра окружења уградње као што су влажне и подземне локације.
05
Тачке за инсталацију и одржавање
Захтеви за инсталацију
Прирубнички прикључци морају бити усклађени са заптивкама одговарајуће ПН класе. Уверите се да је тело вентила хоризонтално или вертикално током уградње како бисте избегли неједнако оптерећење које утиче на заптивку.
Рутинско одржавање:
Редовно проверавајте да ли има цурења на заптивци вретена вентила и заптивачу прирубнице и одмах замените остареле заптивне и заптивне прстенове. Редовно подмазујте делове погона стабла вентила да бисте обезбедили глатко отварање и затварање.
Напомене о инспекцији:
Приликом растављања и прегледа користите оригиналне делове, посебно водећи рачуна да компоненте за заптивање испуњавају спецификације како бисте избегли квар заптивача због некомпатибилних делова.
