Опис производа
Шта је пнеуматски лептир вентил од нодуларног гвожђа?
Пнеуматски лептир вентили од нодуларног гвожђа су пнеуматски лептир вентили са телима вентила од нодуларног гвожђа, који припадају поткатегорији пнеуматских лептир вентила. Они комбинују предности аутоматизоване контроле која се налази у пнеуматским лептир вентилима са високом чврстоћом и отпорношћу на удар нодуларног гвожђа, што их чини веома исплативим-вентилима за укључивање/искључивање/регулацију за индустријске цевоводе за течност. Они су широко применљиви на уобичајене медије као што су вода, канализација, ваздух и уље.
Структурни састав
Конкурентска предност
Тело вентила
Направљен од нодуларног гвожђа, који нуди високу чврстоћу, добру жилавост и јаку отпорност на корозију. Може да издржи висок притисак и прилагоди се различитим радним окружењима, пружајући стабилну подршку и простор за заптивање за цео вентил.
01
Буттерфли Плате
Обично је направљен од нодуларног гвожђа или других одговарајућих материјала, у облику је диска-и постављен је дуж пречника цеви. Ротира се око осе стабла вентила да контролише отварање и затварање вентила.
02
Валве Стем
Генерално направљен од угљеничног челика или нерђајућег челика, повезује лептир плочу и пнеуматски актуатор, преносећи обртни момент и обезбеђујући тачну ротацију лептир плоче.
03
Сеалс
Заптивни материјал седишта вентила је често гума, као што је ЕПДМ или НБР. Користећи еластичност гуме, постиже добро заптивање, обезбеђујући двосмерно заптивање и спречавајући цурење медија.
04

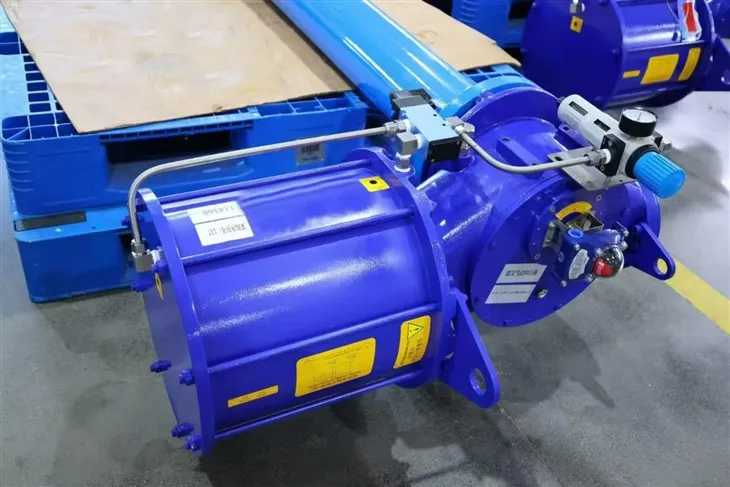

Пнеуматски актуатор
Механички повезан са телом лептир вентила, прима сигнале притиска ваздуха за покретање ротације лептир плоче. Омогућава даљинско управљање и аутоматизовани рад, а доступан је у типовима двоструког-и једноструког-споразума (повратак са опругом).
05
Кључне карактеристике
Ексклузивне предности материјала дуктилног гвожђа
Висока чврстоћа и отпорност на ударце
Може да издржи утицај цевоводних течности и вибрације из спољашњег окружења инсталације. Не може се лако деформисати или пуцати, што га чини погодним за сложене примене као што су градско водоснабдевање и одводњавање и третман канализације.
Висока исплативост
Перформансе су блиске онима код тела вентила од ливеног челика, док је цена далеко нижа од ливеног челика и нерђајућег челика. Посебно је погодан за вентиле великог{1}}пречника изнад ДН300, што значајно смањује трошкове набавке пројекта.
Добра отпорност на корозију
Након премаза/гумене облоге, тело вентила може да издржи корозију од воде, канализације, слабих киселина и алкалија, итд., елиминишући потребу за честим заменама.
Гоод Цастинг Перформанце
Може да се излива у тела вентила великог-пречника, сложена-структура како би се задовољиле потребе различитих метода повезивања (вафер, прирубница).
Опште предности пнеуматског лептир вентила
Брзо отварање и затварање
Пребацивање се може завршити ротацијом од 90 степени, што резултира кратким временом одзива, погодним за цевоводе који захтевају брзо укључивање/искључивање.
Низак отпор протока
Након отварања, диск је паралелан са средњим смером протока, што резултира малим губитком притиска и добром уштедом енергије.
Погодна инсталација и одржавање
Мала величина и мала тежина, захтевају минималан простор за инсталацију; демонтажа не захтева потпуно уклањање, потребна је само замена заптивки или актуатора.
Техничке спецификације
- Општи тип, модел Д641Кс/Д671Кс - 10К/16К
| Категорија параметра | Специфични параметри | Примедбе |
| Номинални пречник (ДН) | ДН50-ДН1200 | Покривене су главне спецификације, већи пречници се могу прилагодити |
| Номинални притисак (ПН) | 0,6/1,0/1,6/2,5 МПа | Погодно за конвенционалне услове индустријског притиска |
| Материјал тела вентила | Нодуларно гвожђе (КТ450-10) | Висока чврстоћа, добра жилавост, отпорност на ударце и корозију |
| Лептир плочасти материјал | Нодуларно гвожђе / 304 / 316 нерђајући челик | Одабрано према корозивности медијума |
| Заптивни материјал | ЕПДМ/НБР/ПТФЕ | ЕПДМ погодан за воду/пару, НБР погодан за уља, ПТФЕ погодан за киселине и алкалије |
| Начин повезивања | Тип плочице, Тип прирубнице | Тип плочице за компактну уградњу, тип прирубнице за висок притисак |
| Пнеуматски актуатор | Двострука{0}/сингле{1}} глума (пролећни повратак) | Двоструко{0}}дејство захтева ваздух за отварање и затварање, једноструко-дејство се аутоматски ресетује у случају квара |
| Притисак извора ваздуха | Двоструко{0}}дејство: 0,4–0,6 МПа; Једноструко{3}}радња: 0,5–0,7 МПа | Захтева филтер за стабилизацију притиска од три{0}јединице{1}. |
| Применљива температура | ЕПДМ: -20 степени -120 степени; ПТФЕ: -40 степени -180 степени | у зависности од материјала за заптивање |
| Контролни метод | Он/Офф (два-положаја) / Регулисано (4-20мА позиционер) | Регулисани тип се користи за пропорционалну контролу протока. |
| Време отварања/затварања | Мање или једнако 3-5 с (ДН мање од или једнако 300) | Време може бити мало дуже за веће пречнике. |
| Класа цурења | Мека заптивка до АНСИ Б16.104 Класа ВИ | Двосмерна-заптивка, дизајн без-пропуштања. |
Уобичајене класификације
По врсти заптивања
Пнеуматски лептир вентил од меког{0}}нодуларног гвожђа
Заптивни елемент је гума или ПТФЕ, пружа одличне перформансе заптивања (до нула цурења), температурну отпорност мању или једнаку 120 степени, отпорност на притисак мању или једнаку ПН16, погодан за чисте медије као што су чиста вода, канализација и ваздух.
Пнеуматски лептир вентил са тврдим{0}}заптивком од нодуларног гвожђа
Заптивна површина је метална легура, са температурном отпорношћу до 400 степени и отпорношћу на притисак до ПН40, погодна за пару-на високим температурама и медије који садрже малу количину честица, али је тачност заптивања нешто нижа од оне код меког заптивача.
По начину повезивања
Пнеуматски лептир вентил од нодуларног гвожђа
Вентил је постављен између две прирубнице цевовода, нудећи једноставну инсталацију и ниску цену, што га чини најчешће коришћеним типом, погодним за пречнике ДН50~ДН2000.
Пнеуматски лептир вентил са прирубницом од нодуларног гвожђа
Тело вентила има сопствену прирубницу, причвршћену за прирубницу цевовода, пружа боље перформансе заптивања, погодно за апликације високог{0}}притиска, великог-пречника (ДН1000 и више).
Типични сценарији примене
Муниципал Енгинееринг
Главни вентили у овом сценарију се користе за градско водоснабдевање, улазне/излазне цевоводе постројења за пречишћавање отпадних вода и цевоводе за одвод кишнице.
ХВАЦ
Циркулациони цевоводи расхладне и топле воде централних система климатизације зграда користе се за регулацију протока и контролу укључивања/искључивања система.
Индустријска циркулишућа вода
Цјевоводи за циркулацију воде и расхладне воде у индустријама као што су челик, хемикалије и производња папира су дизајнирани да издрже удар течности и мање нечистоће.
Пољопривредно наводњавање
Контрола главног цевовода за велике-системе за наводњавање пољопривредног земљишта је прилагођена спољашњим влажним и вибрацијама{1}}окружењима.
