01.Описи производа

7aeedb0ea1897a4069e4f7afbb37da94

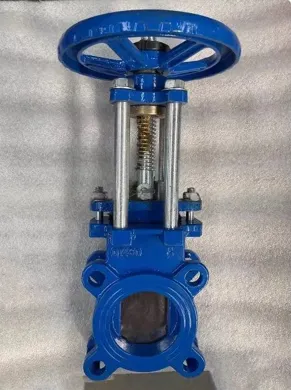

Ручни ножни засун је тип вентила који прекида проток медија покрећући запорну плочу у линеарном кретању преко ручног точка. Његова основна карактеристика је гранична плоча у облику ножа-, посебно дизајнирана за руковање течностима високог -вискозитета, честица{3}}напуњеним честицама или кашастим течностима.
Ротација ручног точка подиже или спушта стабло, узрокујући да се капија помера окомито на смер протока, чиме се потпуно отвара или затвара цевовод. Његов јединствени дизајн{1}}ивице ножа чини га посебно погодним за руковање течностима које садрже влакнасте материјале, седименте и друге нечистоће. Широко се користи у индустријама као што су рударство, третман отпадних вода и производња папира.

02.Спецификације

Засун са ножем, тело од 1 комада, држало без подизања
Класа	ПН10 / 16
Величина	ДН50-ДН600
Оператер	Точак, капа, вратило без горње прирубнице, мењач
Материјал главних делова	Тело: дуктилно гвожђе; Поклопац: Нодуларно гвожђе; Дршка: нерђајући челик АНСИ420; Матица: месинг Клин: нерђајући челик АИСИ304/316; Клинаста матица: Месинг; Прстен седишта тела: Гума ЕПДМ/НБР Ручни точак: ливено гвожђе.

03.Структура и принцип рада

Основне компоненте ручног ножног засунча су плоча капије и тело вентила, са следећим принципом рада:

Дизајн капије:

Дно плоче капије је машински обрађено у оштру ивицу ножа, способну да сече влакна и струже адхезије са површине заптивања како би се спречило да нечистоће у медијуму зачепе вентил.

Начин вожње:

Ротирање ручног точка у смеру казаљке на сату или супротно од казаљке на сату покреће стабло вентила да се подигне или спусти.

Отворено: Окретање ручног точка у смеру казаљке на сату подиже вретено вентила, подижући плочу затварача до врха тела вентила да би се у потпуности отворио пролаз.
Затварање: Окретање ручног точка у смеру супротном од казаљке на сату спушта плочу капије. Оштрица сече медијум, а заптивни прстен се сабија да би се постигло заптивање.

Тип стабљике:

Стабло које се диже: Матица вретена се налази изван тела вентила. Покрет стабла је видљив, што олакшава процену статуса вентила и подмазивање.
Не-Стабло које се диже: Матица вретена је интегрисана у плочу капије. Окретањем ручног точка ротира се држач, подижући плочу капије. Кретање стабљике није видљиво споља.

04.Дизајн производа

product-596-443

05. Карактеристике производа

01/

Заптивна површина плоче капије типа за подизање{0}} саструже прилепљене супстанце и аутоматски чисти остатке.

02/

Плоче за капије од нерђајућег челика спречавају цурење заптивке узроковано корозијом.

03/

Каљене све-металне заптивне површине обезбеђују отпорност на хабање и испуњавају захтеве за заптивање.

04/

Заптивна површина тела вентила нема жлебове, што спречава накупљање остатака и обезбеђује несметан рад.

05/

Компактна дужина структуре штеди материјал, смањује простор за инсталацију и ефикасно подржава снагу цевовода.

06/

Водећи блокови на телу вентила обезбеђују правилно кретање капије, док четири компресијска блока гарантују ефикасно заптивање.

06.Примјена производа

Рударство, прање угља и индустрија челика-за цевоводе за испирање угља, цевоводе за филтрирање суспензије, цевоводе за испуштање пепела итд.;
Опрема за пречишћавање{0}}за отпадне воде, муљ, загађиваче и прочишћену воду која садржи суспендоване чврсте материје;
Индустрија целулозе и папира-за целулозу и мешавине сировина било које концентрације;
Уклањање пепела из електране-за суспензију пепела.
