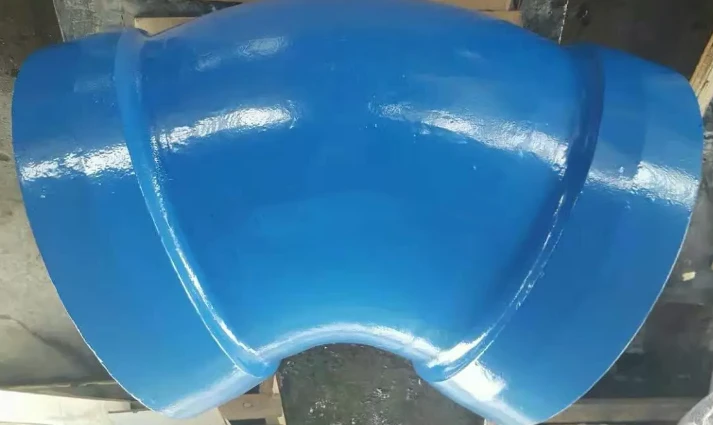

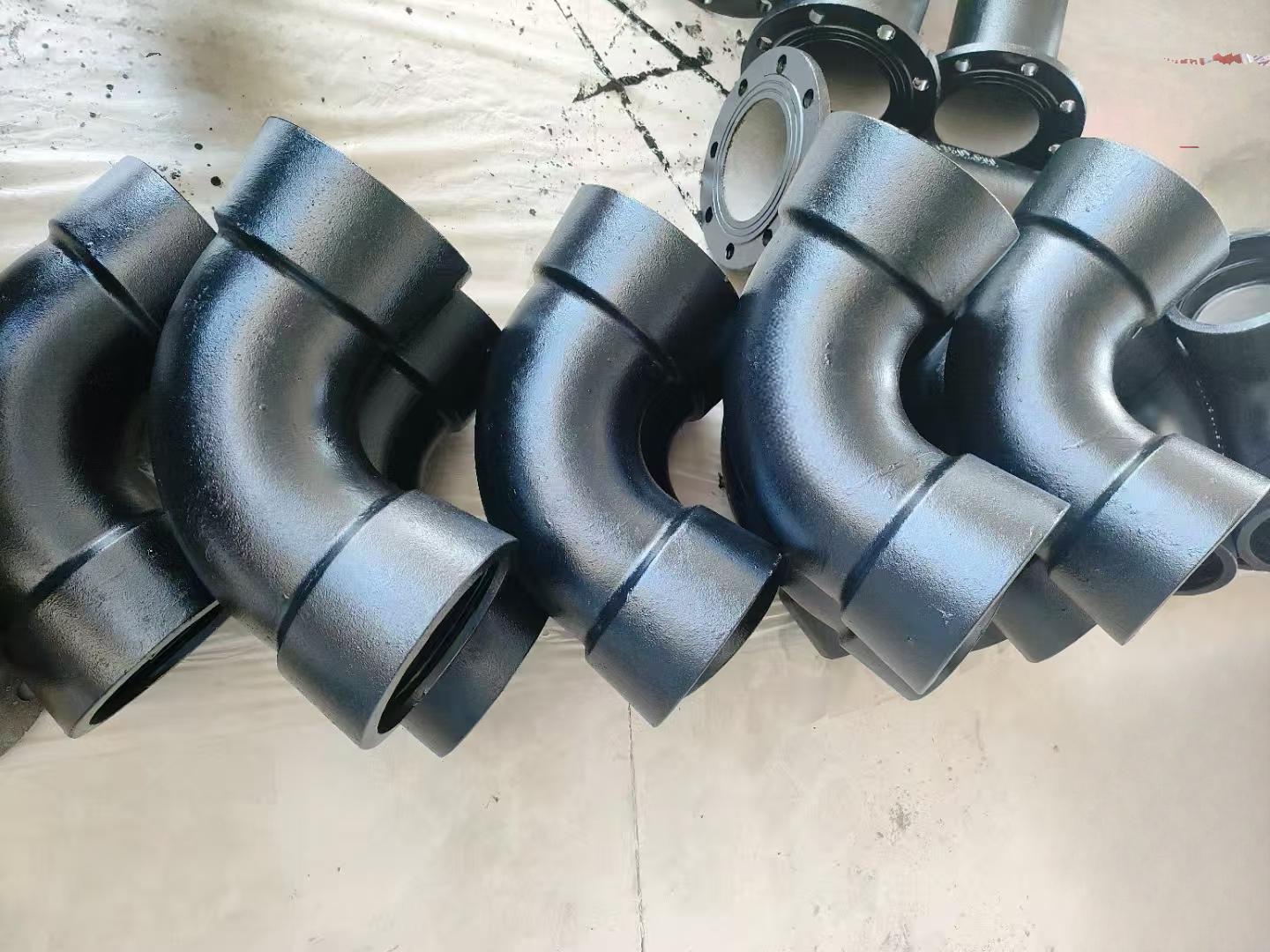

Дуктилно гвожђе савијање са дуплом утичницом
Двострука кривина од нодуларног гвожђа (у даљем тексту кривина са дуплом утичницом) су цевна колена са утичницама на оба краја. Углавном се користе за промену правца полагања цевовода и повезивање са другим цевима или фитингима преко утичнице. Они се широко користе у системима цевовода за водоснабдевање и одводњавање, снабдевање гасом и транспорт индустријских флуида.
Структура и карактеристике
Пуни{0}}дизајн утичнице
Двострука утичница има утичнице на оба краја, без крајева, што омогућава директну везу са крајевима утикача две цеви. Нису потребни додатни адаптери током инсталације, нудећи снажну прилагодљивост. Када је упарен са гуменим заптивним прстеновима (као што су ЕПДМ гумени прстенови), постиже се флексибилно заптивање, омогућавајући благи угаони отклон и аксијално померање на споју, ублажавајући напрезање изазвано термичким ширењем и контракцијом цевовода и слијегањем тла.
Спецификације угла
Уобичајени углови су 11,25 степени, 22,5 степени, 45 степени и 90 степени, који се могу изабрати према захтевима за окретање цевовода. Међу њима, 45 степени и 90 степени су главне спецификације у општинским цевоводним мрежама.
Карактеристике и примена спецификација са четири угла
11,25 степени
Ова кривина са двоструком утичницом је мали-угао заокретан фитинг, који се обично користи у великим цевоводним мрежама где је потребна глатка промена смера цевовода. На пример, код општинских водоводних цевовода-на даљину, континуирано спајање под малим углом избегава повећан отпор протока воде узрокован оштрим кривинама и прилагођава се благим таласима терена, обезбеђујући несметану испоруку течности.
22,5 степени
Умерен угао, погодан за потребе окретања цеви са умереном закривљеношћу. Користећи се у сложеним распоредима цевовода у индустријским парковима или на гранама у оквиру стамбених мрежа, смањује број спојева цеви, поједностављује процес инсталације и смањује ризик од цурења интерфејса.
45 степени
Угао који се обично користи у комуналним и индустријским цевоводним мрежама. На пример, када се гране цеви за довод и одвод воде спајају на главну цев са обе стране пута, заокрет од 45 степени обезбеђује несметан проток воде/течности, смањује турбуленцију и акумулацију нечистоћа, а такође је компатибилан са конвенционалним дизајном окретања већине спољних цевних мрежа, што га чини веома разноврсном спецификацијом.

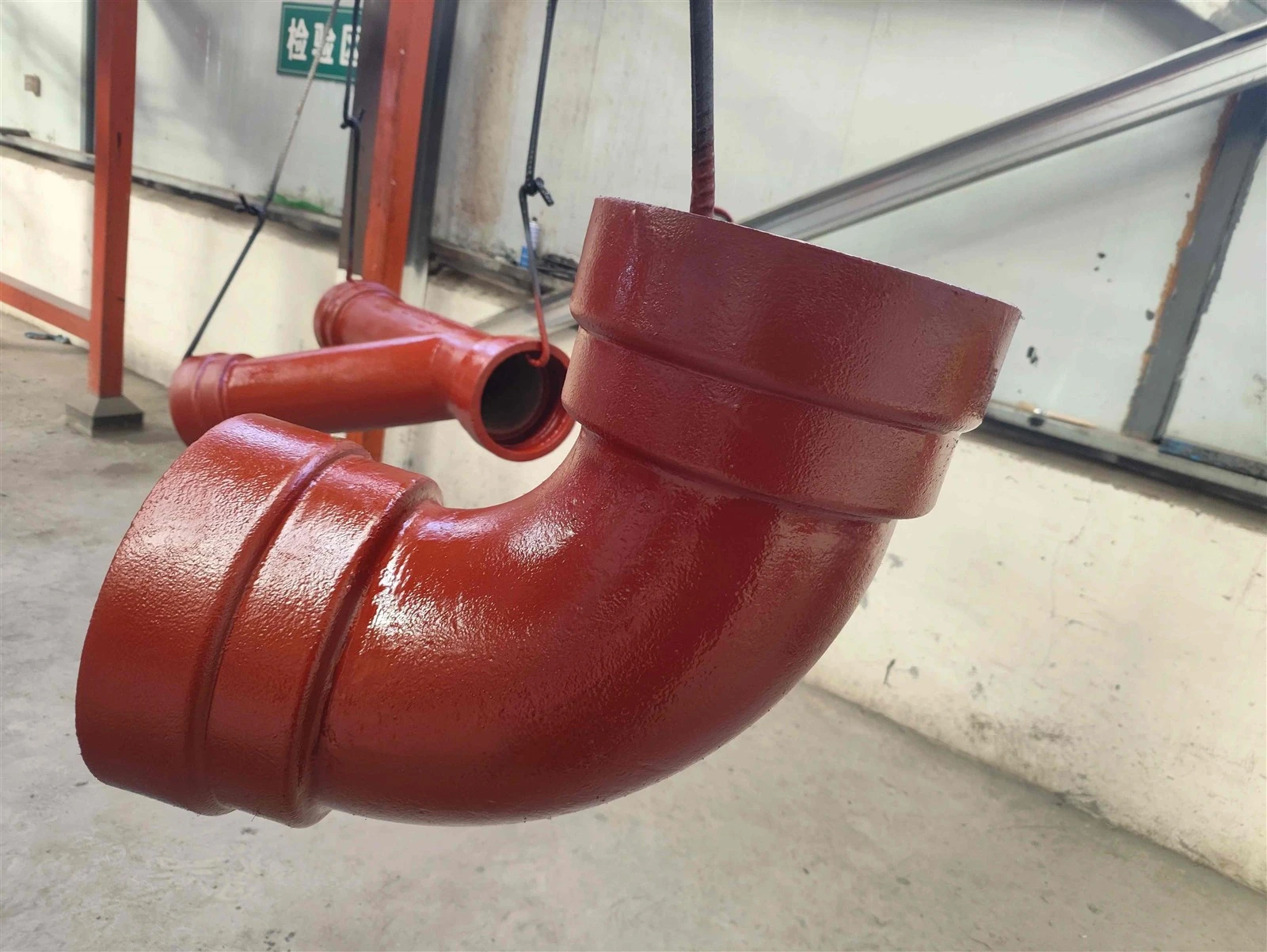

90 степени
Ово је најчешћа спецификација{0}}окретања под правим углом. Широко се користи у сценаријима где цевоводе треба вертикално окренути, као што су подземне цевоводне мреже које се мењају од хоризонталног полагања до вертикалног повезивања навише са земним конструкцијама, окретања цеви за довод и одвод воде на спољашњем зиду зграда и-окретање цевовода под правим углом у вентилским бунарима. Може директно да реализује захтев за савијање цевовода од 90 степени без потребе за додатним адаптерима.
Компатибилни материјали
Нодуларно гвожђе је најчешће коришћени материјал, али су доступни и ПВЦ, ПЕ и ливени челик. Различити материјали су погодни за различите транспортне медије и радне услове.
Перформанце Параметерс
Стандарди материјала
Дупло утичнице су направљене од нодуларног гвожђа К9, са затезном чврстоћом већом или једнаком 420МПа, граном течења већом или једнаком 300МПа и издужењем већим или једнаким 7%. Поседују високу чврстоћу, високу жилавост и супериорну отпорност на ударце и корозију у поређењу са обичним цевним спојевима од ливеног гвожђа.
Спецификације и притисак
Опсег називног пречника: ДН80–ДН1600 мм, покрива апликације од малих-огранака до великих-главних цеви пречника.
Оцене притиска: Обично ПН10, ПН16 и ПН25, испуњавају захтеве за притисак за комунално водоснабдевање и транспорт индустријског флуида средњег{3}}до-ниског притиска.
Заштита од корозије
Спољна заштита од корозије: Двослојна -слојна заштита прскањем цинка (слој цинка већи од или једнак 130 г/㎡) + боја против - корозије, отпорна на спољашњу корозију из земље, ваздуха итд.
Унутрашња заштита од корозије: цементни малтер или облога од епоксидне смоле, спречава ерозију течности и корозију, обезбеђујући чистоћу транспортованог медија (као што је вода за пиће).
Сценарији апликација
Општински водоводни и одводни цевоводи
Погодан за градске и стамбене кривине цевовода, идеалан за укопане апликације; флексибилне утичнице отпорне су на слијегање тла, спречавају цурење и осигуравају стабилно водоснабдијевање и одводњавање.
Цевоводи за пренос гаса
Користи се у системима гасовода средњег и ниског притиска за подешавање трасе цевовода. Заптивање и отпорност на корозију нодуларног гвожђа ефикасно спречавају цурење гаса.
Цевоводи индустријског парка
Користи се за транспорт воде за хлађење, индустријских отпадних вода и неутралних процесних течности у хемијској, металуршкој и енергетској индустрији. Може издржати одређену корозију медија и спољни механички утицај.
Пројекти обнове урбаних и руралних цевовода
У руралним пројектима безбедности пијаће воде и пречишћавања отпадних вода, његова погодна инсталација је погодна за окружења изградње на терену; омогућава брзо окретање и повезивање цевовода, смањујући трошкове изградње.
